Eupen EC6-50-A-FRC – tekniset tiedot ja käyttökohteet
Vähähäviöinen 50 Ω syöttökaapeli pitkiin antenni-, tukiasema- ja sisäpeittojärjestelmien kaapelointeihin. Suuri 1 1/4 tuuman kupariputkirakenne pienentää siirtohäviöitä.
Rakenne ja mitat

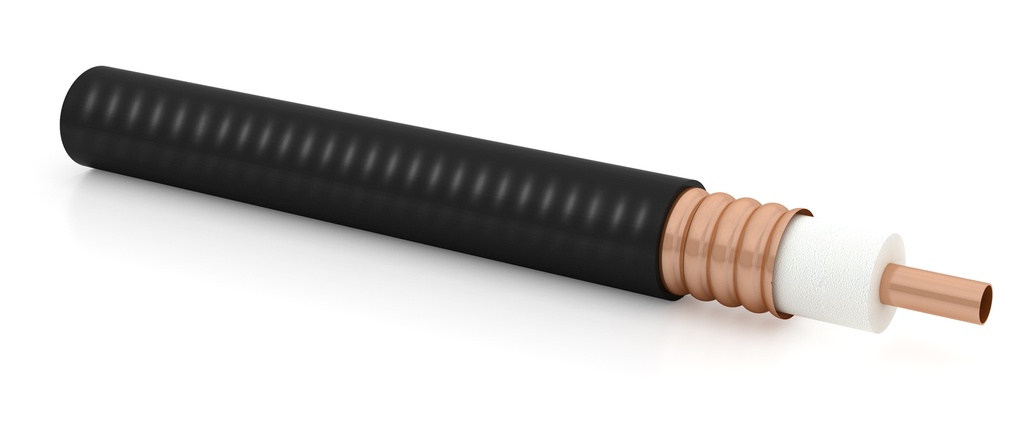

- Kaapelimalli: EC6-50-A-FRC / 5328A-HLFRC, 1 1/4″
- Ulkohalkaisija: Ø 39 mm
- Sisäjohdin: Ø 13 mm; sileä kupariputki
- Eriste: kaasulla vaahdotettu PE, Ø 33,5 mm
- Ulkojohdin ja suojaus: aallotettu kupariputki, Ø 36 mm
- Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä; paksuus 1,5 mm
- Paino: 893 g/m
- Toimitustapa: myydään metreittäin
Sähköiset ominaisuudet
- Impedanssi: 50 ± 1 Ω
- Kapasitanssi: 76 pF/m
- Nopeuskerroin: 0,88 (88 % valonnopeudesta)
- Induktanssi: 0,189 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 0,95 Ω/km; ulkojohdin 0,69 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 4,3 kV
- RF-huipputeho: 184 kW
- Valmistajan ilmoittama rajataajuus: 3,7 GHz
- Datalehden vaimennusarvot: 10–3600 MHz
Vaimennus taajuuden mukaan
Tyypillinen vaimennus +20 °C:ssa, dB / 100 m.
100 MHz: 0,81
500 MHz: 1,91
1000 MHz: 2,79
2400 MHz: 4,58
3000 MHz: 5,22
3600 MHz: 5,81
Kaikki 31 vaimennusarvoa (10–3600 MHz)
10 MHz: 0,25
20 MHz: 0,36
30 MHz: 0,44
80 MHz: 0,73
100 MHz: 0,81
150 MHz: 1,01
200 MHz: 1,17
300 MHz: 1,45
400 MHz: 1,69
450 MHz: 1,8
500 MHz: 1,91
600 MHz: 2,1
700 MHz: 2,29
800 MHz: 2,46
894 MHz: 2,62
960 MHz: 2,72
1000 MHz: 2,79
1500 MHz: 3,5
1700 MHz: 3,76
1800 MHz: 3,88
1880 MHz: 3,98
2000 MHz: 4,12
2170 MHz: 4,32
2200 MHz: 4,35
2300 MHz: 4,47
2400 MHz: 4,58
2500 MHz: 4,69
2700 MHz: 4,91
3000 MHz: 5,22
3400 MHz: 5,62
3600 MHz: 5,81
Esimerkki: 25 m kaapelia vaimentaa signaalia taajuudella 1000 MHz noin 0,70 dB. Liittimien häviöt tulevat lisäksi.
Tehonkesto
Keskimääräinen tehonkesto kilowatteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0; ei auringon lämpökuormaa.
100 MHz: 11,44 kW
500 MHz: 4,88 kW
1000 MHz: 3,34 kW
2400 MHz: 2,03 kW
3000 MHz: 1,78 kW
3600 MHz: 1,6 kW
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 200 mm kertataivutuksessa; 350 mm 15 toistuvan taivutuksen kokeessa
- Suurin vetovoima: 2400 N (240 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
- Kannakeväli: 1,4 m (enintään)
- Kaapelipituus nostosukkaa kohden: enintään 70 m
Sopivat valikoiman liittimet: NF50V114N1. Kaapelin valmistelutyökalu: F114. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: Cca-s1,d2,a1
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä
- Standardit: IEC 60754; IEC 61034; IEC 60332-1; IEC 60332-3, luokka C; EN 50575 / EN 50399
