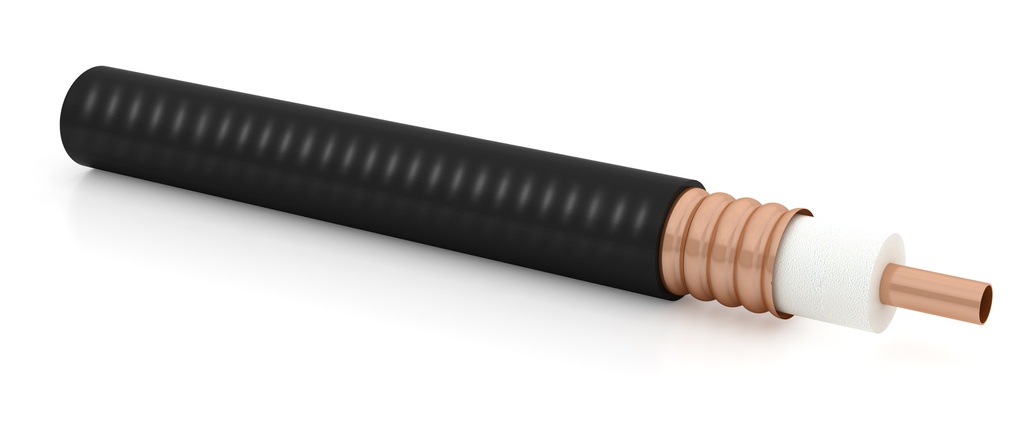

Eupen EC5-50-A – tekniset tiedot ja käyttökohteet
Erittäin vähähäviöinen 50 Ω syöttökaapeli pitkille antenni- ja tukiasemayhteyksille. 7/8 tuuman kupariputkirakenne ja UV-kestävä musta PE-vaippa soveltuvat kiinteisiin ulkoasennuksiin.
Rakenne ja mitat
- Kaapelimalli: EC5-50-A / 5228A, 7/8″
- Ulkohalkaisija: Ø 27,8 mm
- Sisäjohdin: Ø 9,25 mm; sileä kupariputki
- Eriste: kaasulla vaahdotettu PE, Ø 23,5 mm
- Ulkojohdin ja suojaus: aallotettu kupariputki, Ø 25 mm
- Vaippa: musta PE; UV-kestävä; paksuus 1,4 mm
- Paino: 425 g/m
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 ± 1 Ω
- Kapasitanssi: 75 pF/m
- Nopeuskerroin: 0,89 (89 % valonnopeudesta)
- Induktanssi: 0,187 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 1,65 Ω/km; ulkojohdin 1,31 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 2,9 kV
- RF-huipputeho: 86 kW
- Valmistajan ilmoittama rajataajuus: 5,1 GHz
- Datalehden vaimennusarvot: 10–4000 MHz
Vaimennus taajuuden mukaan
Tyypillinen vaimennus +20 °C:ssa, dB / 100 m.
100 MHz: 1,12
500 MHz: 2,6
1000 MHz: 3,77
2400 MHz: 6,11
3000 MHz: 6,93
4000 MHz: 8,17
Kaikki 30 vaimennusarvoa (10–4000 MHz)
10 MHz: 0,35
20 MHz: 0,49
30 MHz: 0,61
80 MHz: 1
100 MHz: 1,12
150 MHz: 1,38
200 MHz: 1,61
300 MHz: 1,98
400 MHz: 2,31
450 MHz: 2,46
500 MHz: 2,6
600 MHz: 2,86
700 MHz: 3,11
800 MHz: 3,34
894 MHz: 3,55
960 MHz: 3,68
1000 MHz: 3,77
1500 MHz: 4,7
1700 MHz: 5,04
1800 MHz: 5,2
1880 MHz: 5,33
2000 MHz: 5,51
2170 MHz: 5,77
2200 MHz: 5,82
2300 MHz: 5,96
2400 MHz: 6,11
2500 MHz: 6,25
2700 MHz: 6,53
3000 MHz: 6,93
4000 MHz: 8,17
Esimerkki: 25 m kaapelia vaimentaa signaalia taajuudella 1000 MHz noin 0,94 dB. Liittimien häviöt tulevat lisäksi.
Tehonkesto
Keskimääräinen tehonkesto kilowatteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0; ei auringon lämpökuormaa.
100 MHz: 8,02 kW
500 MHz: 3,46 kW
1000 MHz: 2,39 kW
2400 MHz: 1,47 kW
3000 MHz: 1,3 kW
4000 MHz: 1,1 kW
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 100 mm kertataivutuksessa; 250 mm 15 toistuvan taivutuksen kokeessa
- Suurin vetovoima: 1300 N (130 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
- Kannakeväli: 1,2 m (enintään)
- Kaapelipituus nostosukkaa kohden: enintään 70 m
Sopivat valikoiman liittimet: NM50V78N1, NF50V78N1, 43MV78N1, 43FV78N1. Kaapelin valmistelutyökalu: F78. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: Fca
- Vaipan ominaisuudet: UV-kestävä, halogeeniton PE (IEC 60754)
