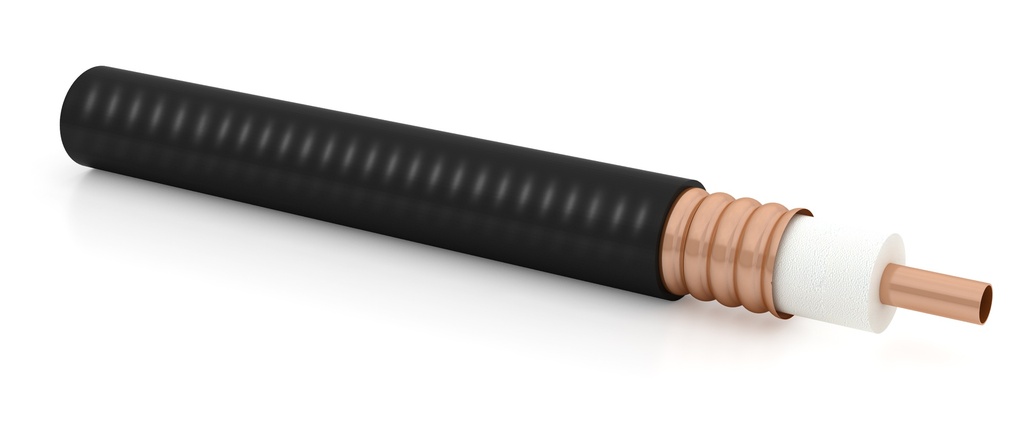

7/8" Fca Ø27,8 mm 50 ohm "Ultra Low Loss" 5228A PE musta K500
Eupen
Eupen EC5-50-A on 7/8” kokoluokan, matalahäviöinen 50 ohmin koaksiaalikaapeli vaativiin RF-syöttöasennuksiin. Kaapeli soveltuu erityisesti tukiasemiin, toistimiin, mastoasennuksiin ja pitkiin vedoihin, joissa tarvitaan alhainen vaimennus ja erinomainen mekaaninen kestävyys. Rakenteessa käytetään suoraa kupariputkea sisäjohtimena, solumuovista kaasuinjektoitua PE-dielektriä ja poimutettua kuparivaippaa. Ulkovaippa on mustaa, UV-kestävää polyeteeniä, joka soveltuu hyvin ulkokäyttöön.
Sovellukset
– tukiasemat ja RF-syöttökaapeloinnit
– toistimet ja DAS-järjestelmät
– masto- ja kattovedot
– 4G/5G, WLAN, TETRA ja muut radiolinkit
Tekniset tiedot
Impedanssi 50 Ω
Kapasitanssi 75 pF/m
Etenemisnopeus 0,89 c
Sisäjohdin Suora kupariputki, Ø 9,3 mm
Dielektri Solumuovinen PE, Ø 23,5 mm
Ulkovaippa Musta PE, UV-kestävä
Ulkohalkaisija 28,0 mm
Paino 0,50 kg/m
Taivutussäde kertaluonteisesti 100 mm
Taivutussäde toistuvasti 250 mm
Käyttölämpötila –55 ... +85 °C
Asennuslämpötila –40 ... +60 °C
Tyypillinen vaimennus (dB / 100 m)
10 MHz 0,35
50 MHz 0,80
100 MHz 1,15
400 MHz 2,38
900 MHz 3,48
1800 MHz 4,97
2500 MHz 5,84
5800 MHz 8,99
Tuotenumero :
EC5-50-ATuoreryhmä :
Koaksiaalikaapelit 50 ohm
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Eupen |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | FRNC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 27.8 mm |
| Kaapelityyppi | 7/8" |
| CPR / hyväksyntä | Cca |
| Johtimen_tyyppi | kupariputki |
