Eupen EC400-HLFR – tekniset tiedot ja käyttökohteet
Taipuisa ja vähähäviöinen 50 Ω koaksiaalikaapeli antenni-, WLAN- ja radiolaitteiden RF-kaapelointeihin. Eristeeseen sidottu alumiinifolio ja tinattu kuparipunos antavat yli 90 dB:n suojausvaimennuksen.

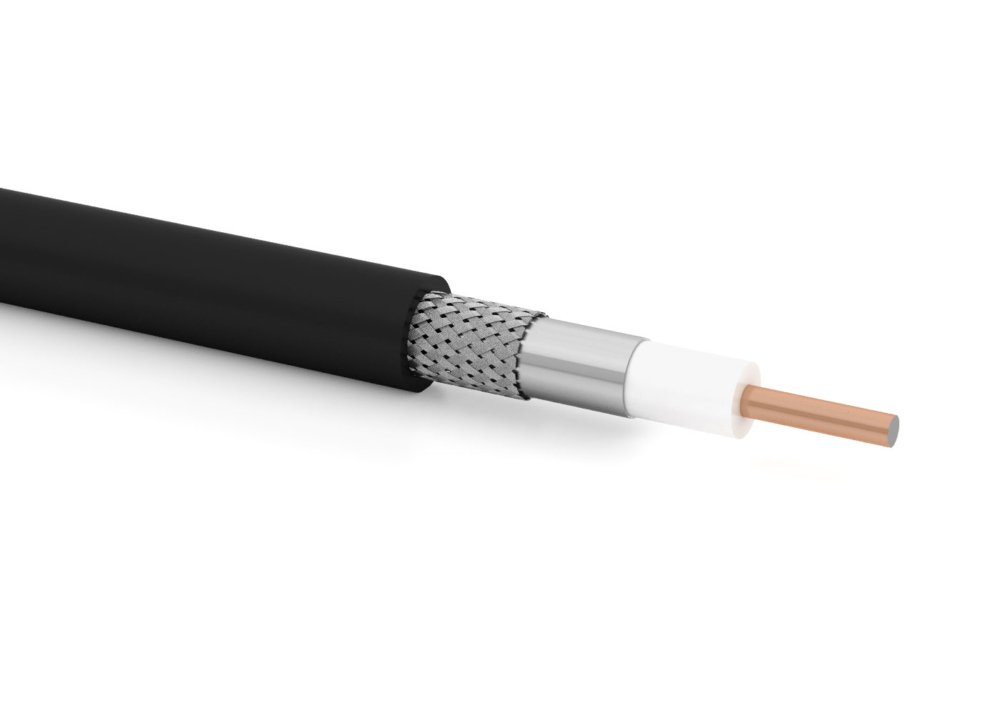

Rakenne ja mitat
- Kaapelimalli: EC400-HLFR, EC400
- Ulkohalkaisija: Ø 10,2 mm
- Sisäjohdin: Ø 2,7 mm; yhtenäinen kuparipäällysteinen alumiinilanka (CCA)
- Eriste: kaasulla vaahdotettu PE, Ø 7,25 mm
- Ulkojohdin ja suojaus: eristeeseen sidottu alumiinifolio (Ø 7,35 mm) ja tinattu kuparipunos (Ø 8 mm)
- Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä; paksuus 1,1 mm
- Paino: 103 g/m
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 ± 2 Ω
- Kapasitanssi: 78,5 pF/m
- Nopeuskerroin: 0,85 (85 % valonnopeudesta)
- Induktanssi: 0,196 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 4,56 Ω/km; ulkojohdin 6,4 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 1 kV
- RF-huipputeho: 10 kW
- Valmistajan ilmoittama rajataajuus: 16 GHz
- Suojausvaimennus: > 90 dB
- Datalehden vaimennusarvot: 10–5800 MHz
Vaimennus taajuuden mukaan
Tyypillinen vaimennus +20 °C:ssa, dB / 100 m.
100 MHz: 4,1
500 MHz: 9,4
1000 MHz: 13,5
2400 MHz: 21,7
3000 MHz: 24,5
5800 MHz: 35,4
Kaikki 31 vaimennusarvoa (10–5800 MHz)
10 MHz: 1,28
20 MHz: 1,81
30 MHz: 2,23
80 MHz: 3,66
100 MHz: 4,1
150 MHz: 5,05
200 MHz: 5,85
300 MHz: 7,21
400 MHz: 8,37
450 MHz: 8,9
500 MHz: 9,4
600 MHz: 10,3
700 MHz: 11,2
800 MHz: 12
894 MHz: 12,8
960 MHz: 13,2
1000 MHz: 13,5
1500 MHz: 16,8
1700 MHz: 18
1800 MHz: 18,5
1880 MHz: 19
2000 MHz: 19,6
2170 MHz: 20,5
2200 MHz: 20,7
2300 MHz: 21,2
2400 MHz: 21,7
2500 MHz: 22,2
3000 MHz: 24,5
4000 MHz: 28,7
4800 MHz: 31,8
5800 MHz: 35,4
Esimerkki: 25 m kaapelia vaimentaa signaalia taajuudella 1000 MHz noin 3,38 dB. Liittimien häviöt tulevat lisäksi.
Tehonkesto
Keskimääräinen tehonkesto kilowatteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0; ei auringon lämpökuormaa.
100 MHz: 1,57 kW
500 MHz: 0,69 kW
1000 MHz: 0,48 kW
2400 MHz: 0,3 kW
3000 MHz: 0,26 kW
5800 MHz: 0,18 kW
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 25 mm kertataivutuksessa; 50 mm 15 toistuvan taivutuksen kokeessa
- Suurin vetovoima: 300 N (30 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
Sopivat valikoiman liittimet: NM-EC400-C, NF-EC400-C. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: Eca
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä
- Standardit: IEC 60754; IEC 61034; IEC 60332-1; IEC 60332-3-25, luokka D; EN 50575
