Eupen EC4-50-HF-FRB – tekniset tiedot ja käyttökohteet
Taipuisa 50 Ω HiFlex-syöttökaapeli antenni-, tukiasema- ja sisäpeittojärjestelmiin. Pieni 30 mm:n taivutussäde helpottaa asennusta ahtaissa tiloissa.

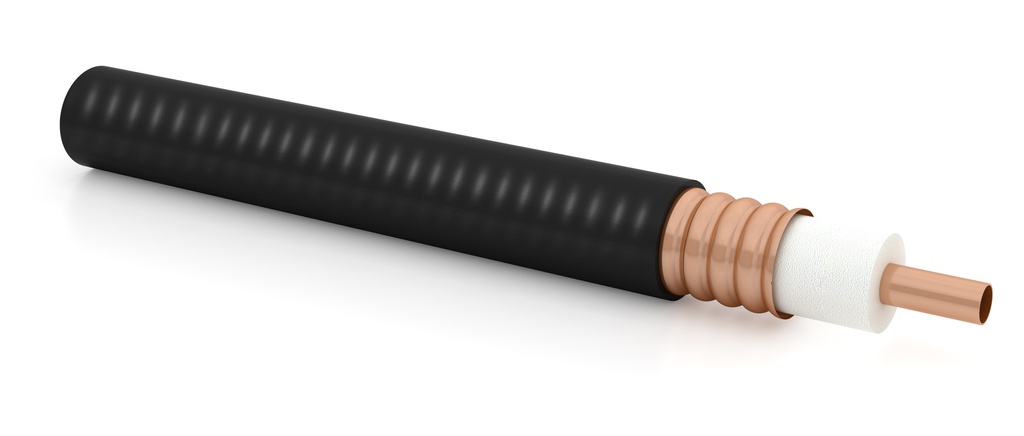

Rakenne ja mitat
- Kaapelimalli: EC4-50-HF-FRB / 5092-HLFRB, 1/2″ HiFlex
- Ulkohalkaisija: Ø 13,6 mm
- Sisäjohdin: Ø 3,55 mm; yhtenäinen kuparipäällysteinen alumiinilanka (CCA)
- Eriste: kaasulla vaahdotettu PE, Ø 9 mm
- Ulkojohdin ja suojaus: aallotettu kupariputki, Ø 12,1 mm
- Vaippa: musta FRNC / LSZH; halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä; paksuus 0,7 mm
- Paino: 195 g/m
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50,3 ± 0,5 Ω
- Kapasitanssi: 82 pF/m
- Nopeuskerroin: 0,82 (82 % valonnopeudesta)
- Induktanssi: 0,204 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 2,76 Ω/km; ulkojohdin 3,73 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 1,1 kV
- RF-huipputeho: 23 kW
- Valmistajan ilmoittama rajataajuus: 13,2 GHz
- Datalehden vaimennusarvot: 10–6000 MHz
Vaimennus taajuuden mukaan
Tyypillinen vaimennus +20 °C:ssa, dB / 100 m.
100 MHz: 3,24
500 MHz: 7,43
1000 MHz: 10,7
2400 MHz: 17,16
3000 MHz: 19,4
6000 MHz: 28,63
Kaikki 31 vaimennusarvoa (10–6000 MHz)
10 MHz: 1,01
20 MHz: 1,43
30 MHz: 1,76
80 MHz: 2,89
100 MHz: 3,24
150 MHz: 3,98
200 MHz: 4,62
300 MHz: 5,69
400 MHz: 6,61
450 MHz: 7,03
500 MHz: 7,43
600 MHz: 8,17
700 MHz: 8,86
800 MHz: 9,51
894 MHz: 10,09
960 MHz: 10,47
1000 MHz: 10,7
1500 MHz: 13,3
1700 MHz: 14,23
1800 MHz: 14,67
1880 MHz: 15,02
2000 MHz: 15,54
2170 MHz: 16,24
2200 MHz: 16,36
2300 MHz: 16,77
2400 MHz: 17,16
2500 MHz: 17,55
2700 MHz: 18,31
3000 MHz: 19,4
4000 MHz: 22,77
6000 MHz: 28,63
Esimerkki: 25 m kaapelia vaimentaa signaalia taajuudella 1000 MHz noin 2,67 dB. Liittimien häviöt tulevat lisäksi.
Tehonkesto
Keskimääräinen tehonkesto kilowatteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0; ei auringon lämpökuormaa.
100 MHz: 2,94 kW
500 MHz: 1,28 kW
1000 MHz: 0,89 kW
2400 MHz: 0,56 kW
3000 MHz: 0,49 kW
6000 MHz: 0,33 kW
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 30 mm kertataivutuksessa; 30 mm 15 toistuvan taivutuksen kokeessa
- Suurin vetovoima: 600 N (60 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
- Kannakeväli: 0,5 m (enintään)
- Kaapelipituus nostosukkaa kohden: enintään 70 m
Sopivat valikoiman liittimet: NM50B12X. Kaapelin valmistelutyökalu: SPTC50B12X. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: B2ca-s1a,d1,a1
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen ja paloa hidastava; UV-kestävä
- Standardit: IEC 60754; IEC 61034; IEC 60332-1; IEC 60332-3, luokka C; EN 50575 / EN 50399
- Rautatievaatimukset: EN 45545-2:2013+A1:2015
