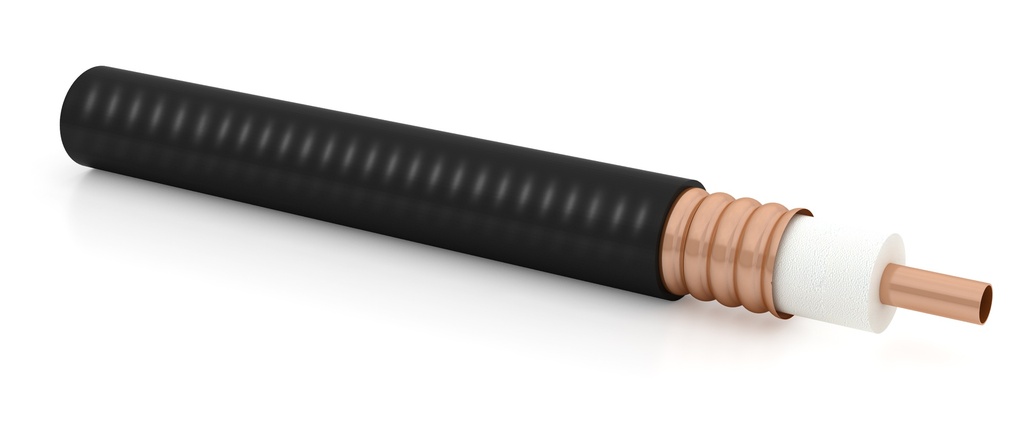

Eupen EC4-50-FRC – tekniset tiedot ja käyttökohteet
Vähähäviöinen 50 Ω syöttökaapeli antenni-, tukiasema- ja sisäpeittojärjestelmiin. 1/2 tuuman aallotettu kupariputkirakenne sopii kiinteisiin RF-kaapelointeihin, joissa siirtohäviöt halutaan pitää pieninä.
Sisäjohtimena on yhtenäinen kuparipäällysteinen alumiinilanka (CCA). Kaasulla vaahdotettu polyeteenieriste ja aallotettu kupariputki muodostavat vähähäviöisen rakenteen. Halogeeniton, vähäsavuinen ja paloa hidastava vaippa soveltuu sisä- ja ulkoasennuksiin.
Rakenne ja mitat
- Kaapelimalli: EC4-50-FRC / 5128-HLFRC, kokoluokka 1/2″
- Ulkohalkaisija: Ø 16,0 mm
- Sisäjohdin: Ø 4,9 mm; yhtenäinen kuparipäällysteinen alumiinilanka (CCA)
- Eriste: kaasulla vaahdotettu PE, Ø 12,4 mm
- Ulkojohdin ja suojaus: aallotettu kupariputki, Ø 13,8 mm
- Vaippa: musta, paloa hidastava polyolefiini (FRNC / LSZH); paksuus 1,1 mm
- Paino: 247 g/m (247 kg/km)
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 ± 1 Ω
- Kapasitanssi: 76 pF/m
- Nopeuskerroin: 0,88 (88 % valonnopeudesta)
- Induktanssi: 0,189 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 1,48 Ω/km; ulkojohdin 2,3 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 1,6 kV
- RF-huipputeho: 25,6 kW
- Valmistajan ilmoittama rajataajuus: 9,8 GHz
- Vaimennus- ja tehotietojen taajuusalue: 10–6000 MHz valmistajan datalehdessä
Vaimennus taajuuden mukaan
Tyypillinen vaimennus dB / 100 m, +20 °C:ssa.
Kaikki 31 vaimennusarvoa (10–6000 MHz)
Esimerkki: 25 metrin kaapelin laskennallinen vaimennus taajuudella 1 GHz on noin 1,79 dB. Liittimien häviöt tulevat tämän lisäksi.
Tehonkesto
Valmistajan ilmoittama keskimääräinen tehonkesto watteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0 ja ei auringon lämpökuormaa.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 70 mm kertataivutuksessa; 120 mm 15 toistuvan taivutuksen kokeessa
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
- Suurin vetovoima: 900 N (90 daN)
- Suurin kannakeväli: 1 m
- Suurin kaapelipituus nostosukkaa kohden: 70 m
- Asennuspaikka: sisä- ja ulkokäyttö; UV-kestävä vaippa
Käytä tavalliselle Eupen 1/2″ EC4-50 -kaapelille tarkoitettuja liittimiä ja SPTC50AV12-kuorintatyökalua. Noudata liittimen asennusohjetta, suojaa ulkoasennuksen liitokset kosteudelta ja vältä kaapelin litistämistä. Sopivat liittimet ja työkalu löytyvät lisätuotevalinnasta, kun painat Lisää ostoskoriin.
Paloluokitus ja dokumentit
- CPR-paloluokka: Cca-s1,d2,a1; EN 50575 / EN 50399
- Vaipan ominaisuudet: halogeeniton, vähäsavuinen, paloa hidastava ja UV-kestävä
- Valmistajan ilmoittamat standardit: IEC 60754; IEC 60332-1; IEC 60332-3, luokka C; IEC 61034; NF C 32070, luokka C1; UL 1685-FT4 / IEEE 1202
Valmistajan tekniset tiedot: Eupen EC4-50-FRC (5128-HLFRC). Tuotekohtainen datalehti löytyy myös Dokumentit-välilehdeltä.
