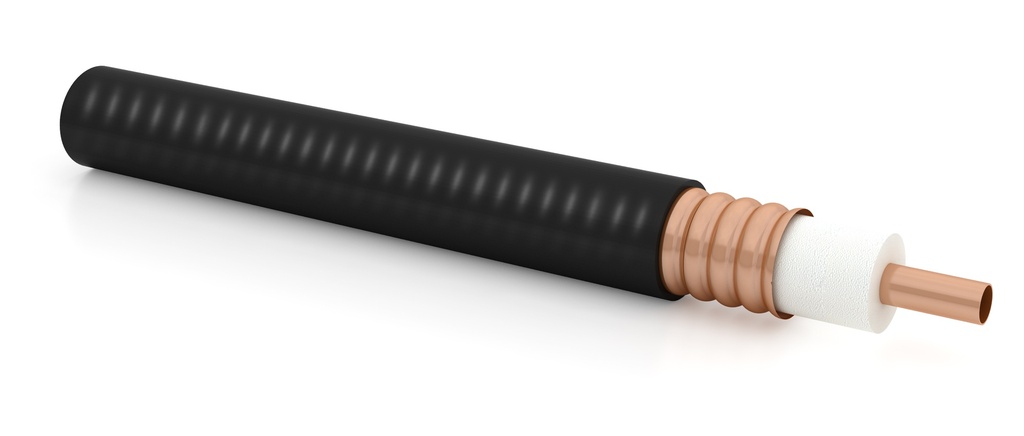

Eupen EC4-50 – tekniset tiedot ja käyttökohteet
Vähähäviöinen 50 Ω syöttökaapeli antenni- ja tukiasemajärjestelmien kiinteisiin kaapelointeihin. Aallotettu kupariputkirakenne ja UV-kestävä musta PE-vaippa soveltuvat ulkoasennuksiin.
Rakenne ja mitat
- Kaapelimalli: EC4-50 / 5128, 1/2″
- Ulkohalkaisija: Ø 16 mm
- Sisäjohdin: Ø 4,9 mm; yhtenäinen kuparipäällysteinen alumiinilanka (CCA)
- Eriste: kaasulla vaahdotettu PE, Ø 12,4 mm
- Ulkojohdin ja suojaus: aallotettu kupariputki, Ø 13,8 mm
- Vaippa: musta PE; UV-kestävä; paksuus 1,1 mm
- Paino: 210 g/m
- Toimitustapa: myydään metreittäin; vakiokela 500 m
Sähköiset ominaisuudet
- Impedanssi: 50 ± 1 Ω
- Kapasitanssi: 76 pF/m
- Nopeuskerroin: 0,88 (88 % valonnopeudesta)
- Induktanssi: 0,189 µH/m
- Tasavirtavastus +20 °C:ssa: sisäjohdin 1,48 Ω/km; ulkojohdin 2,3 Ω/km
- Eristysresistanssi: ≫ 5 GΩ·km
- RF-huippujännite: 1,6 kV
- RF-huipputeho: 25,6 kW
- Valmistajan ilmoittama rajataajuus: 9,8 GHz
- Datalehden vaimennusarvot: 10–6000 MHz
Vaimennus taajuuden mukaan
Tyypillinen vaimennus +20 °C:ssa, dB / 100 m.
100 MHz: 2,15
500 MHz: 4,96
1000 MHz: 7,16
2400 MHz: 11,54
3000 MHz: 13,06
6000 MHz: 19,39
Kaikki 31 vaimennusarvoa (10–6000 MHz)
10 MHz: 0,67
20 MHz: 0,95
30 MHz: 1,17
80 MHz: 1,92
100 MHz: 2,15
150 MHz: 2,65
200 MHz: 3,07
300 MHz: 3,79
400 MHz: 4,41
450 MHz: 4,69
500 MHz: 4,96
600 MHz: 5,46
700 MHz: 5,92
800 MHz: 6,36
894 MHz: 6,74
960 MHz: 7,01
1000 MHz: 7,16
1500 MHz: 8,91
1700 MHz: 9,54
1800 MHz: 9,85
1880 MHz: 10,08
2000 MHz: 10,43
2170 MHz: 10,91
2200 MHz: 10,99
2300 MHz: 11,27
2400 MHz: 11,54
2500 MHz: 11,8
2700 MHz: 12,32
3000 MHz: 13,06
4000 MHz: 15,36
6000 MHz: 19,39
Esimerkki: 25 m kaapelia vaimentaa signaalia taajuudella 1000 MHz noin 1,79 dB. Liittimien häviöt tulevat lisäksi.
Tehonkesto
Keskimääräinen tehonkesto kilowatteina: ympäristö +40 °C, sisäjohdin +100 °C, VSWR 1,0; ei auringon lämpökuormaa.
100 MHz: 3,67 kW
500 MHz: 1,59 kW
1000 MHz: 1,1 kW
2400 MHz: 0,68 kW
3000 MHz: 0,6 kW
6000 MHz: 0,41 kW
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 70 mm kertataivutuksessa; 120 mm 15 toistuvan taivutuksen kokeessa
- Suurin vetovoima: 900 N (90 daN)
- Varastointilämpötila: −70…+85 °C
- Asennuslämpötila: −40…+60 °C
- Käyttölämpötila: −55…+85 °C
- Kannakeväli: 1 m (enintään)
- Kaapelipituus nostosukkaa kohden: enintään 70 m
Sopivat valikoiman liittimet: NM50V12, NF50V12, NM50VL12, 43MV12N1, 43FV12N1. Kaapelin valmistelutyökalu: SPTC50AV12. Noudata liittimen asennusohjetta ja suojaa ulkoasennuksen liitokset kosteudelta. Lisätuotteet löytyvät Lisää ostoskoriin -valinnasta.
Paloluokitus ja dokumentit
- CPR-paloluokka: Fca
- Vaipan ominaisuudet: UV-kestävä, halogeeniton PE (IEC 60754)
