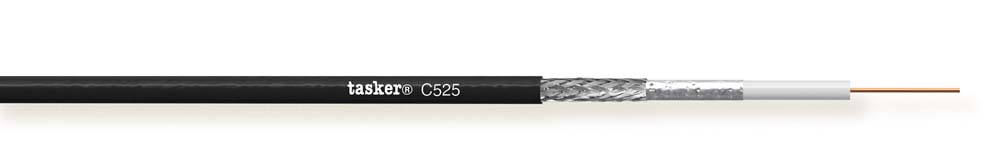

Tasker C525 / RF195 – tekniset tiedot ja käyttökohteet
Vähähäviöinen 50 Ω koaksiaalikaapeli antennien syöttöjohtoon ja RF-laitteiden välisiin yhteyksiin. Vaahdotettu PE-eriste ja punoksen sekä folion kaksoissuojaus sopivat kohteisiin, joissa siirtohäviöitä ja ulkopuolisia häiriöitä halutaan vähentää.
PVC-vaippainen kaapeli on tarkoitettu sisätilojen kiinteään asennukseen. Valmistajan mukaan liikkuva käyttö on rajoitettua.
Rakenne ja mitat
- Ulkohalkaisija: Ø 5 ± 0,20 mm
- Sisäjohdin: 1 × 0,95 mm; 0,70 mm² (19 AWG); yhtenäinen paljas kuparilanka
- Eriste: kaasulla vaahdotettu PE, Ø 2,80 ± 0,20 mm
- Suojaus: tinattu OFC-kuparipunos, peitto 94 %; Al/PET/Al-folio, peitto 100 %
- Vaippa: PVC, musta
- Toimitustapa: myydään metreittäin; vakiokela 100 m
Sähköiset ominaisuudet
- Impedanssi: 50 Ω
- Kapasitanssi: 84 pF/m
- Nopeuskerroin: 80 %
- Johdinresistanssi: 25 Ω/km
- Jännitetieto: Eristeen kipinäkoestus: 4,0 kV
Vaimennus taajuuden mukaan
Valmistajan ilmoittama vaimennus, dB / 100 m. Arvot koskevat kaapelia; liittimien häviöt tulevat lisäksi.
Kaikki 12 vaimennusarvoa (50–5800 MHz)
Vaimennusesimerkki: 25 m kaapelin laskennallinen häviö taajuudella 1 GHz on noin 8,6 dB. Datalehden taajuuspisteet eivät yksin määritä kaapelin taattua ylintä käyttötaajuutta.
Tehonkesto
Valmistajan ilmoittama enimmäisteho +40 °C:ssa, watteina. Lopullisessa kokoonpanossa huomioi myös liittimien tehonkesto.
Asennus ja käyttöolosuhteet
- Käyttölämpötila: −15…+70 °C
- Asennuspaikka: sisäkäyttö; kiinteä asennus, rajoitettu liikkuva käyttö
Käytä kaapelimallille mitoitetun 50 Ω liittimen kuorintaohjetta ja oikeaa puristusleukaa. Vältä kaapelin litistämistä ja jyrkkiä taitoksia. Ulkoasennuksen liitokset on suojattava kosteudelta.
Hyväksynnät ja dokumentit
Taskerin tuotekohtainen datalehti. Rakenteen ja sähköisten arvojen lähde on tämä datalehti. CPR-paloluokka tarkistetaan tuotekohtaisesta suoritustasoilmoituksesta.
