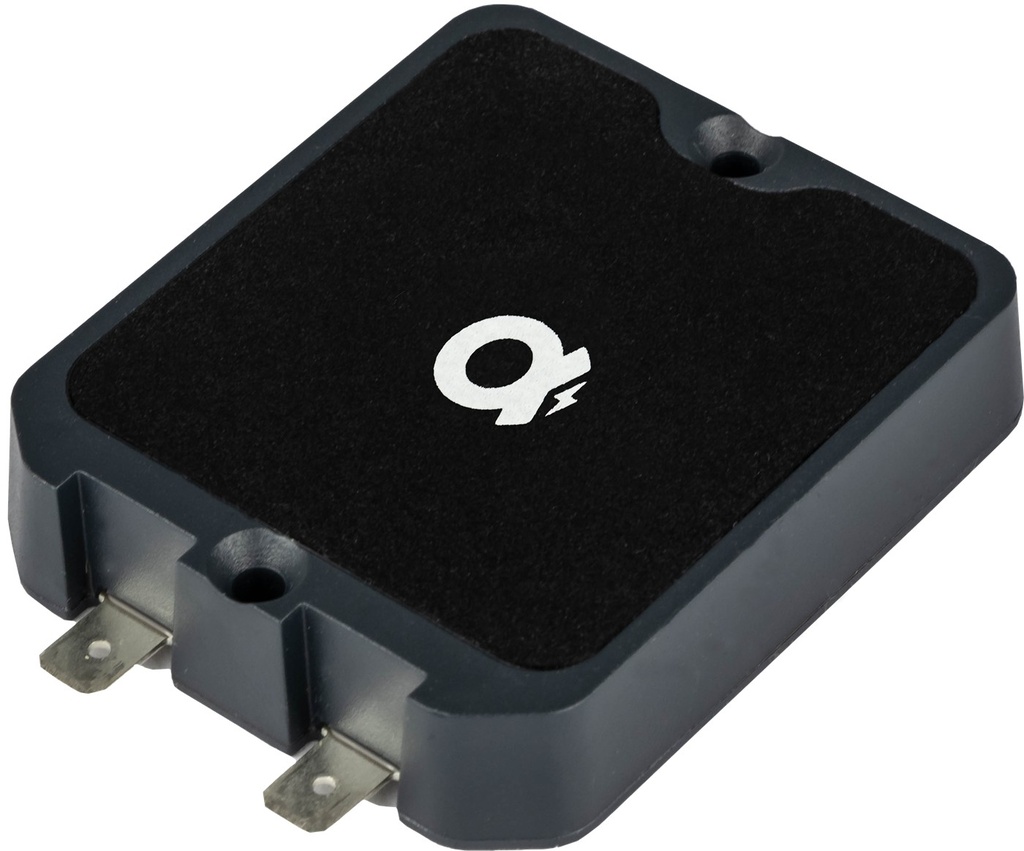

Alfatronix AL1-H on langaton latausmoduuli, joka on suunniteltu integroitavaksi ajoneuvojen kalusteisiin ja laitteisiin. Sen avulla puhelimen langaton lataus voidaan tuoda henkilöautoihin ja joukkoliikenteen kalustoon, esimerkiksi linja-autojen istuinselkänojien konsoleihin ja pöytätasoihin. Moduuli sijoitetaan tyypillisesti telineeseen tai koteloon, joka pitää puhelimen paikallaan latauksen aikana.
Ominaisuudet
- Lataa kaikkia Qi-sertifioituja laitteita, nimellisteho 5 W.
- Laaja tulojännitealue 9–32 VDC, sopii 12 V ja 24 V ajoneuvoihin.
- Latauselementti on enintään 0,7 mm:n päässä kotelon pinnasta.
- Vieraiden esineiden tunnistus (FOD) estää latauksen, jos laturin ja puhelimen välissä on metallia.
- Sininen LED-merkkivalo osoittaa virran.
- Musta, V0-luokiteltu (itsestään sammuva) iskunkestävä polykarbonaattikotelo.
- Valmistajan kolmen vuoden takuu.
Tekniset tiedot
- Tuotekoodi: AL1-H
- Tulojännite: 9–32 VDC (12/24 V)
- Lähtöteho: nimellisesti 5 W
- Latausetäisyys: nimellisesti 8 mm
- Lepovirta: 6 mA
- Hyötysuhde: 50–60 %
- Käyttölämpötila: −25…+40 °C
- Varastointilämpötila: −25…+100 °C
- Ilmankosteus: enintään 95 %, ei tiivistyvä
- Liitäntä: 6,3 mm:n lattaliittimet, vaakasuuntaiset
- Mitat: 65,4 × 56,4 × 14 mm
- Paino: 82 g
- Kotelointiluokka: IP65 oikein asennettuna
Asennus
- Kiinnitys kotelon ruuvinrei'istä, ruuvit sisältyvät toimitukseen. Asennus onnistuu myös klipseillä tai muulla asiakaskohtaisella tavalla.
- Valmistaja suosittelee, että moduulin aktiivinen pinta on enintään 5,0 mm:n päässä matkustajan käytettävissä olevasta pinnasta.
- Laturin ja puhelimen väliin ei saa jäädä metallia. Asentaja vastaa FOD-toiminnon oikeasta toiminnasta lopullisessa asennuksessa.
Suojaukset
- Ylivirta-, ylilämpö-, ylijännite-, alijännite- ja napaisuussuojaus.
- Transienttisuojaus suodattimin, täyttää ISO7637-2-standardin 12/24 V ajoneuvoille.
- Sisäinen sulake.
Hyväksynnät
- CE-, UKCA- ja E-merkintä (Regulation 10).
- Regulation R118 (ajoneuvojen materiaalien paloturvallisuus).
- Suunniteltu standardien EN50498, EN301-489-1, EN300-330, EN62311 ja EN62368 mukaan.
