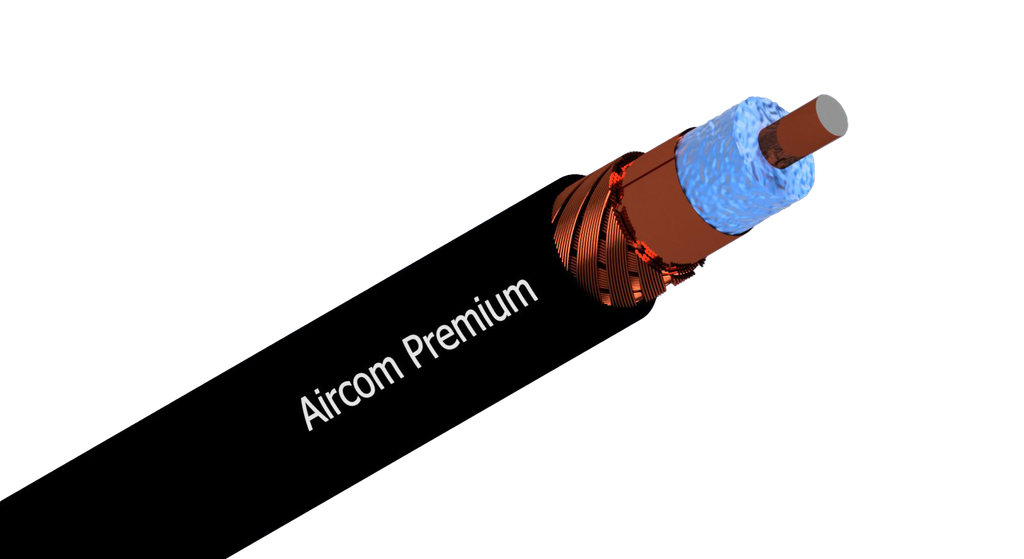

Aircom Premium Eca Ø10,2 mm 50 ohm PVC musta K505
SSB
SSB Aircom Premium Eca - 505m kela
Aircom Premium on erittäin matalahäviöinen koaksiaalikaapeli, jonka ylätaajuusraja on 12 GHz. Sille ovat ominaisia kevyt paino ja erittäin pieni vaimennus. Tarkasti muotoiltua alumiinista sisäjohdinta ympäröi kuparifolio, joka on liitetty ja hitsattu sisäjohtimeen. Skin-efekti varmistaa korkealaatuisen RF-signaalinsiirron. Alumiinisydämen tarkka muotoiltavuus takaa käytännössä häiriöttömän suorituskyvyn koko taajuusalueella. Lisäksi tämä uusi Aircom-sarjan kaapeli soveltuu erinomaisesti digitaalisiin modulaatiomenetelmiin, sillä sen intermodulaatio on erittäin vähäistä.
Aircom Premiumin erittäin pieni vaimennus saavutetaan matalahäviöisellä PE-dielektrisellä materiaalilla, joka on myös kosteudenkestävä. Hyvän suojausvaimennuksen ja pienten häviöiden saavuttamiseksi Aircom Premiumin ulkojohdin koostuu kahdesta kuparikerroksesta: ohuesta, limittäisestä kuparifoliosta sekä 75 % peittävyyden tarjoavasta punossuojasta. Folion sisäpinta on PE-pinnoitettu, mikä suojaa sitä halkeilulta, jos taivutussäde jää kertaluontoisesti liian pieneksi. Aircom Premiumin musta PVC-ulkovaippa on UV-stabiloitu.
Aircom Premium on koaksiaalikaapeli useimpiin telekommunikaation ja radiotekniikan sovelluksiin: se on taipuisa, matalahäviöinen ja säteilynhäiriöiltä suojattu.
Tekniset tiedot:
- Impedanssi: 50 Ω
- Sisäjohdin: 2,75 mm (paljas kuparipäällysteinen alumiinilanka)
- Eristys: PE, 7,2 mm
- Ulkohalkaisija: 10,2 mm
- Vahvistettu kaksoissuojaus (Cu kalvo + Cu punos)
- Minimitaivutussäde: 4 × Ø (kertataivutus) / 8 × Ø (toistuva)
- Paino: 99 kg/km
- Lämpötila-alue: asennus -55…+85 °C, käyttö -40…+85 °C
- UV-suojattu
- Paloluokitus: Eca
Vaimennus db/100m
5MHz 1,03
100MHz 1,05
500MHz 8,08
1000MHz 11,88
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | SSB |
| Tekniset tiedot | |
| Väri | Musta |
| Materiaali | PVC |
| Impedanssi | 50 ohm |
| Kaapelin ulkohalkaisija | Ø 10.2 mm |
| CPR / hyväksyntä | Eca |
| Johtimen_tyyppi | monisäikeinen |
| Kaapelityyppi | Aircom Premium |
