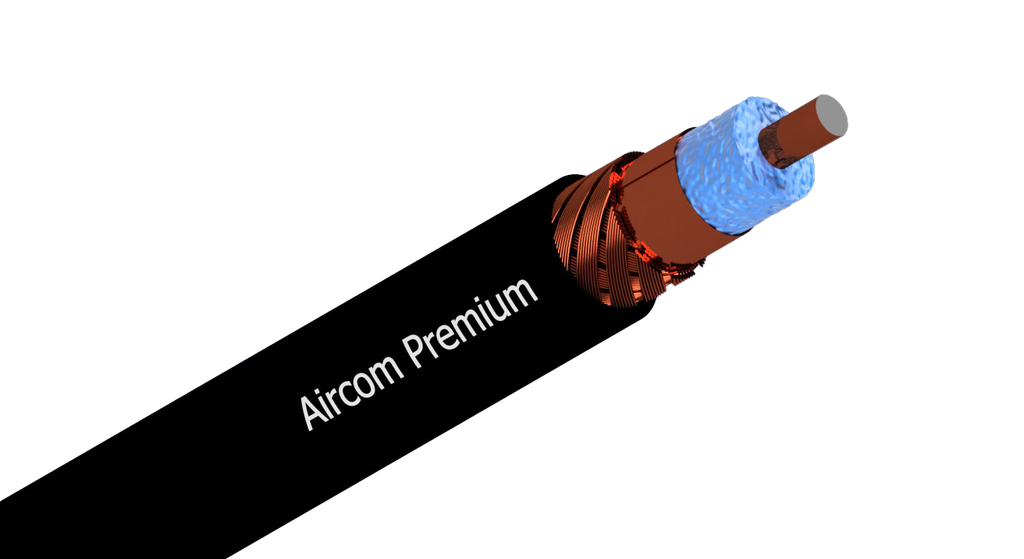

Aircom Premium – tekniset tiedot ja käyttökohteet
Erittäin vähähäviöinen 50 Ω koaksiaalikaapeli antenni- ja RF-yhteyksiin enintään 12 GHz:n taajuuksilla. Yhtenäinen CCA-johdin yhdistää kevyen rakenteen ja pienen siirtohäviön.
Vaahtopolyeteenieriste pienentää siirtohäviöitä. Kuparifolio ja kuparipunos muodostavat kaksoissuojauksen, joka vähentää ulkopuolisten häiriöiden vaikutusta signaaliin. UV-stabiloitu PVC-vaippa soveltuu sisä- ja ulkoasennuksiin.
Rakenne ja mitat
- Ulkohalkaisija: Ø 10,2 ± 0,2 mm
- Sisäjohdin: Ø 2,75 mm; yhtenäinen kuparipäällysteinen alumiinilanka (CCA), 1 × 2,75 mm
- Eriste: vaahdotettu PE pintakalvolla, Ø 7,2 mm
- Suojaus: limittäinen kuparifolio, peittävyys 100 %; kuparipunos, peittävyys 75 %
- Ulkojohtimen halkaisija: Ø 7,9 mm
- Vaippa: PVC, musta
- Paino: 99 g/m (99 kg/km)
- Toimitustapa: myydään metreittäin; vakiokela 505 m
Sähköiset ominaisuudet
Arvot +20 °C:ssa, ellei toisin mainita.
- Impedanssi: 50 ± 2 Ω
- Ylin käyttötaajuus: 12 GHz
- Kapasitanssi: 78 pF/m (1 kHz)
- Nopeuskerroin: 0,85
- Suojausvaimennus: ≥ 90 dB taajuudella 1 GHz
- Tasavirtavastus: sisäjohdin ≤ 5 Ω/km; ulkojohdin 7,3 Ω/km
- Eristysresistanssi: ≥ 10 GΩ·km
- Koestusjännite: 9 kV DC (sisäjohdin–suoja)
- Enimmäisjännite: 7 kV
Vaimennus taajuuden mukaan
Tyypillinen vaimennus dB / 100 m, +20 °C:ssa ja kaapeli asennettuna.
Kaikki 23 vaimennusarvoa (5–12000 MHz)
Esimerkki: 25 metrin kaapelin laskennallinen vaimennus taajuudella 1 GHz on noin 2,97 dB. Liittimien häviöt tulevat tämän lisäksi.
Tehonkesto
Valmistajan ilmoittama enimmäisteho watteina +40 °C:ssa.
Asennus ja käyttöolosuhteet
- Pienin taivutussäde: 4 × ulkohalkaisija kertataivutuksessa; 8 × ulkohalkaisija toistuvassa taivutuksessa
- Lämpötila, kuljetus ja kiinteä asennus: −55…+85 °C
- Lämpötila, liikkuva käyttö: −40…+85 °C
- Suurin vetovoima: 650 N
- Asennuspaikka: sisä- ja ulkokäyttö; UV-kestävä vaippa
Valitse Aircom Premium-kaapelille mitoitetut 50 Ω liittimet ja noudata liitinvalmistajan kuorinta- ja asennusohjetta. Suojaa ulkoasennuksen liitokset kosteudelta ja vältä kaapelin litistämistä.
Paloluokitus ja dokumentit
- CPR-paloluokka: Eca (EN 50575)
Valmistajan tekniset tiedot: SSB Aircom Premium. Tuotekohtaiset liitteet löydät myös Dokumentit-välilehdeltä.
