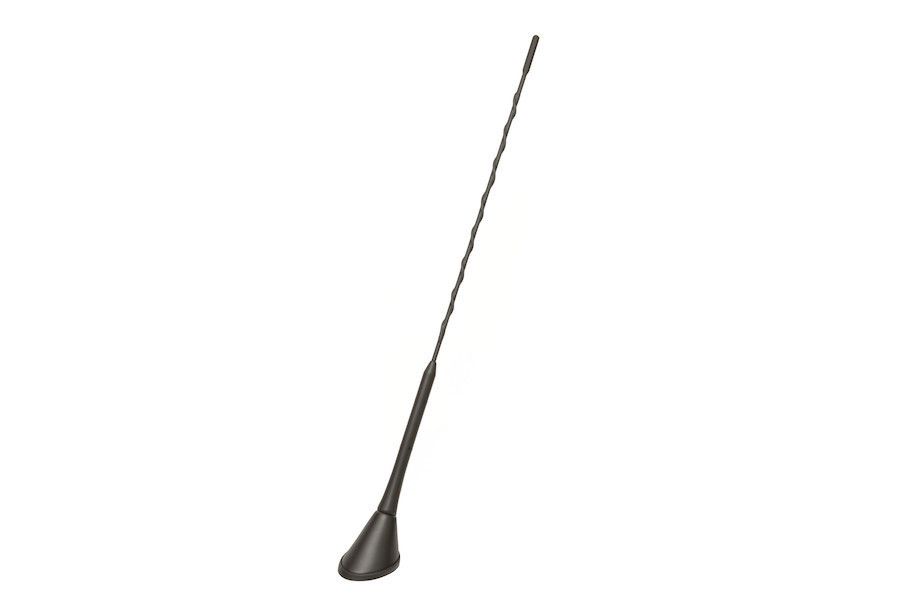

Ajoneuvon AM/FM- ja DAB-radiovastaanottoon tarkoitettu kattoantenni, jossa on 300 mm Antinoise-piiska ja 60° jalusta. Erilliset FAKRA-urosliitännät AM/FM- ja DAB-signaalille.
Rakenne ja asennus
- Piiskan pituus: 300 mm
- Piiskan kierre: M5
- Jalustan kulma: 60°
- Jalustan mitat: 60 × 43 mm
- Suojausluokka: IP68
- Asennusreikä: neliö 15 × 15 mm tai pyöreä Ø 19 mm
AM/FM
- Taajuusalue: AM 525–1710 kHz; FM 87,5–108 MHz
- Liitin: FAKRA-uros, valkoinen (B)
- Kaapeli: RG 174, 200 mm
- Impedanssi: 50 Ω
- Vahvistus: FM: 2,5 dBi (huippuarvo)
DAB
- Taajuusalue: 174–240 MHz
- Liitin: FAKRA-uros, musta (A)
- Kaapeli: RG 174, 245 mm
- Impedanssi: 50 Ω
- Vahvistus: 13 dBi (huippuarvo)
- VSWR: < 2,5:1
Sähköiset ominaisuudet
- Virransyöttö: 12 V, erillinen syöttö
- Virrankulutus: 75 mA (± 10 mA)
Asennus ja toimitus
Jatkokaapelit eivät sisälly toimitukseen. Valitse liittimille ja vastaanottimelle sopivat jatkokaapelit.
Lähde: MTA Product Catalogue Antenna Systems v2.1, luettelosivu 7.
