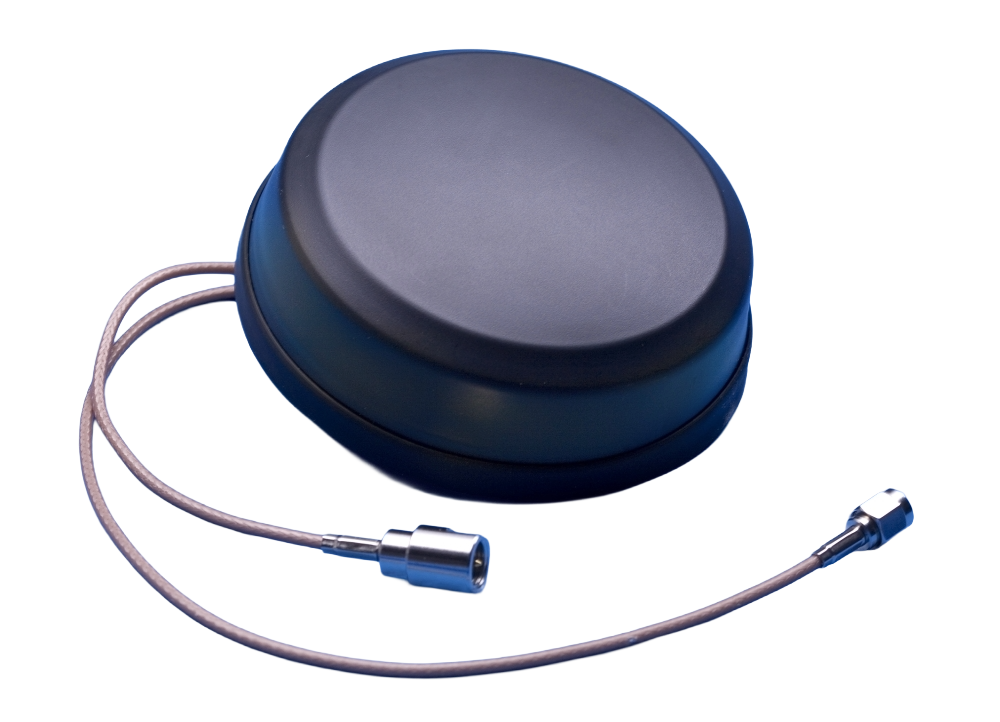

4G antenni paksulle katolle/pinnalle alle 23.5mm SmartDisc Combi 790-2600 MHz GNSS musta 0,2m kaapeli FME-uros ja SMA-uros liittimet
Smarteq / PCTEL
PCTEL SmartDisc™ Combi 710480 on matalaprofiilinen, monitaajuusantenni, joka yhdistää solukkoverkko- ja GNSS-toiminnot yhteen kestävään ja huomaamattomaan koteloon. Tämä antenni on suunniteltu erityisesti vaativiin ympäristöihin, kuten kriittiseen viestintään, sähköajoneuvojen latauspisteisiin, teolliseen IoT:hen ja älykkääseen liikenteeseen.
Sen maatasoriippumaton rakenne mahdollistaa joustavan ja helpon asennuksen lähes mihin tahansa pintaan, mikä tekee siitä ihanteellisen ratkaisun ajoneuvoihin, ulkotiloihin ja muihin vaativiin käyttökohteisiin.
Tekniset ominaisuudet
- 4G-taajuudet: 790–960 MHz ja 1710–2690 MHz
- GNSS-taajuudet: 1575–1610 MHz
- Tukee useita satelliittijärjestelmiä: GPS (L1), Galileo (E1), Glonass (L1)
- Suojausluokka: IP67 – täysin pöly- ja vesitiivis
- Asennus: Mutterikiinnitys (discreet design)
- Hyväksynnät:
- ECE-R10 (sähkömagneettinen yhteensopivuus)
- ECE-R118 (paloturvallisuuskaapelointi)
- Rakenne: Kestävä, matalaprofiilinen ja huomaamaton muotoilu
- Maatasoriippumaton: Ei vaadi metallipintaa optimaaliseen toimintaan
Käyttökohteet
- Kriittinen viestintä: Luotettava yhteys hätäpalveluille ja viranomaisverkkoihin
- Sähköautojen latauspisteet: Kestävä ja huomaamaton ratkaisu ulkotiloihin
- FirstNet-yhteensopivuus: Tukee Yhdysvaltojen viranomaisverkkoa
- Teollinen IoT: Soveltuu automaatioon, etävalvontaan ja datankeruuseen
- Älykäs liikenne: Ajoneuvojen paikannus, V2X-yhteydet ja liikenteenhallinta
Miksi valita SmartDisc™ Combi 710480?
- Monitaajuustuki mahdollistaa laajan yhteensopivuuden eri verkkojen ja satelliittijärjestelmien kanssa
- Kompakti ja kestävä rakenne takaa pitkän käyttöiän vaativissakin olosuhteissa
- Helppo asennus ilman tarvetta maadoituslevylle
- Sertifioitu turvallisuus ja EMC-yhteensopivuus tekevät siitä luotettavan valinnan ammattikäyttöön
Tuotenumero :
710480Tekniset tiedot – PCTEL SmartDisc™ Combi 710480
Sähköiset ominaisuudet
| Ominaisuus | 4G | GNSS |
|---|---|---|
| Taajuusalueet | 790–960 MHz / 1710–2690 MHz | 1575–1610 MHz (GPS L1, Galileo E1, Glonass L1) |
| Impedanssi | 50 Ω | 50 Ω |
| Polarisaatio | Vertikaali | RHCP (oikeakätisesti kiertopolarisoitu) |
| VSWR | ≤ 3:1 | ≤ 2:1 |
| Vahvistus | 2.15 dBi (790–960 MHz), 3.15 dBi (1710–2690 MHz) | Passiivinen: 3.5 dBic @ zenitissä, Aktiivinen: 27 dB |
| Maksimiteho | 10 W | 10 W |
| Syöttöjännite | 2,8–5,5 V | 2,8–5,5 V |
| Virrankulutus | 15–25 mA | 15–25 mA |
| Kohinaluku | ≤ 1,5 dB | ≤ 1,5 dB |
Vakiokokoonpano (osa 710480)
- Kaapelit:
- Solukkoverkko: 0,2 m / RG316
- GNSS: 0,3 m / RG316
- Liittimet:
- Solukkoverkko: FME (uros)
- GNSS: SMA (uros)
- Asennustapa: Pitkä keskiruuvi (max. materiaalin paksuus 23,5 mm)
- Väri: Musta
Huom: Muita kokoonpanoja saatavilla pyynnöstä.
Mekaaniset ja ympäristöominaisuudet
- Mitat (halkaisija x korkeus): 96 x 26 mm
- Paino: n. 190 g
- Asennus: Reikäasennus keskiruuvilla
- Vakioruuvi: max. 3,5 mm materiaalipaksuus
- Pitkä ruuvi: max. 23,5 mm materiaalipaksuus
- Asennusreiän halkaisija: Ø19 mm
- Minimi asennussäde: 1000 mm
- Kotelo: PC/PBT/Alumiiniseos
- Värit: Musta tai valkoinen
- Lisävarusteet: 707154 – valkoinen kulmateline
- Käyttö- ja säilytyslämpötila: -40 °C – +85 °C
- Suojausluokka: IP67 – pöly- ja vesitiivis
- Sertifikaatit:
- RoHS-yhteensopiva
- RED-direktiivin 2014/53/EU mukainen
| Yleiset tiedot | |
|---|---|
| Teknologia | 4G or 3G or 2G or GPS or GNSS |
| Tuotemerkki | Smarteq / PCTEL |
| Tekniset tiedot | |
| Antennin_ominaisuudet | SISO or yhdistelmäantenni or ympärisäteilevät |
| Taajuus | 700-2700 or GPS |
| Liitin 1 | SMA or FME |
| Asennuspaikka | ulos or sisälle or ajoneuvoon or veneeseen or M2M |
| Asennustapa | mutteri |
710480 datalehti
