Poynting PANL -sarjan matalaprofiiliset paneeliantennit yhdistävät 5G-, GNSS- ja mallista riippuen WiFi-antennit yhteen koteloon. Ristipolarisoidut 5G-elementit ja ympärisäteilevä kuvio sopivat ajoneuvoihin, kiinteisiin asennuksiin sekä siirrettäviin laitekoteloihin ja valmiussalkkuihin.
Mallit

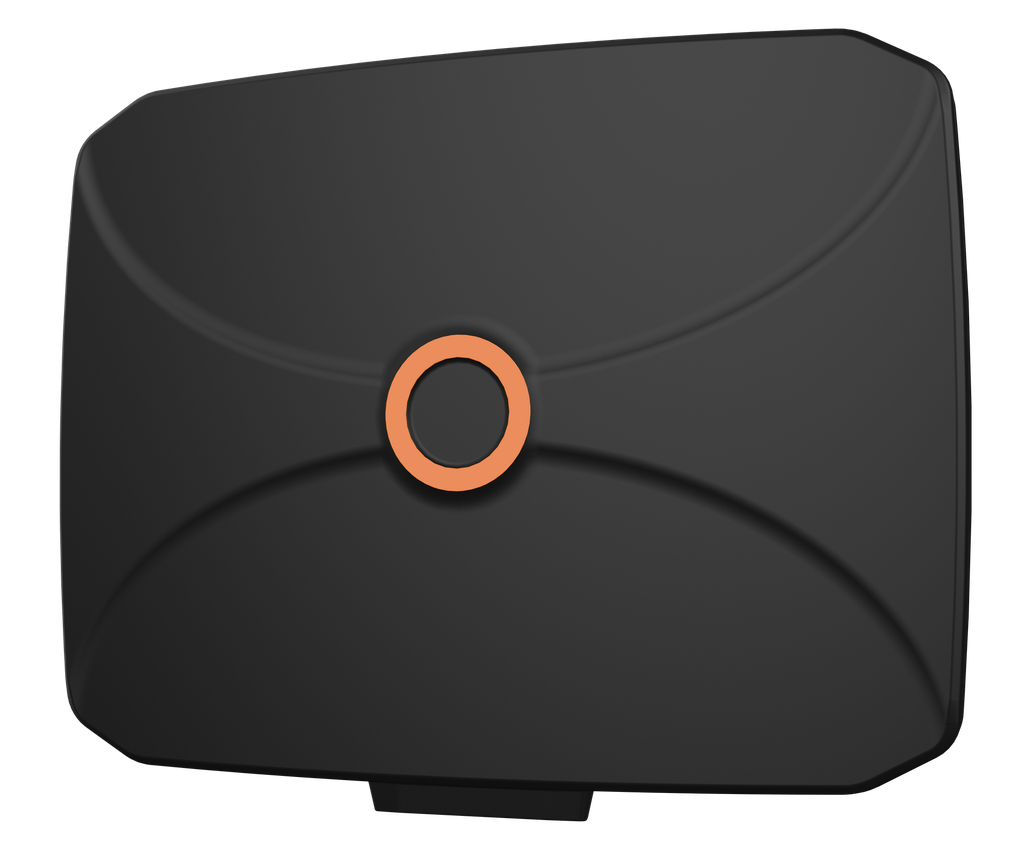

- PANL-401 – 4x4 MIMO 5G (617–6000 MHz, max. 7,8 dBi) ja 1x GNSS (L1/L5). 2 m RTK-031-kaapelit, SMA-uros-liittimet.
- PANL-631 – 6x6 MIMO 5G (617–6000 MHz, max. 6 dBi), 3x3 WiFi (2,4 GHz ja 5–7,2 GHz, WiFi 6E) ja 1x GNSS. 2 m RTK-031-kaapelit, SMA-uros- ja RP-SMA-uros-liittimet.
- PANL-431 – 4x4 MIMO 5G (617–6000 MHz, max. 7,8 dBi), 3x3 WiFi (2,4 GHz ja 5–7,2 GHz, WiFi 6E) ja 1x GNSS (L1/L5). 0,5 m RTK-031-kaapelit, SMA-uros- ja RP-SMA-uros-liittimet. Lyhyet kaapelit pitävät vaimennuksen pienenä asennuksissa, joissa reititin on antennin vieressä, esimerkiksi laitekotelossa.
Ominaisuudet
- Ympärisäteilevä paneeliantenni, ristipolarisoidut 5G-elementit
- Kaksitaajuinen L1/L5 GNSS-antenni tarkkaan paikannukseen
- Matalaprofiilinen kotelo, suojausluokka IP65
- PANL-431: iskunkestävyys IK08, käyttölämpötila −40…+80 °C, E-Mark-hyväksyntä
Asennus
Antenni kiinnitetään ikkunaan, ajoneuvon lasiin tai kotelon sisäpintaan imukupeilla tai tarrakiinnityksellä. Kytke 5G-kaapelit reitittimen mobiiliantenniliitäntöihin, WiFi-kaapelit (PANL-631 ja PANL-431) WiFi-liitäntöihin ja GNSS-kaapeli GNSS-liitäntään.
Tilauskoodit
- PANL-401: A-PANL-0401-V1-01
- PANL-631: A-PANL-0631-V1-01
- PANL-431-0.5M: A-PANL-0431-V1-01-0,5M
