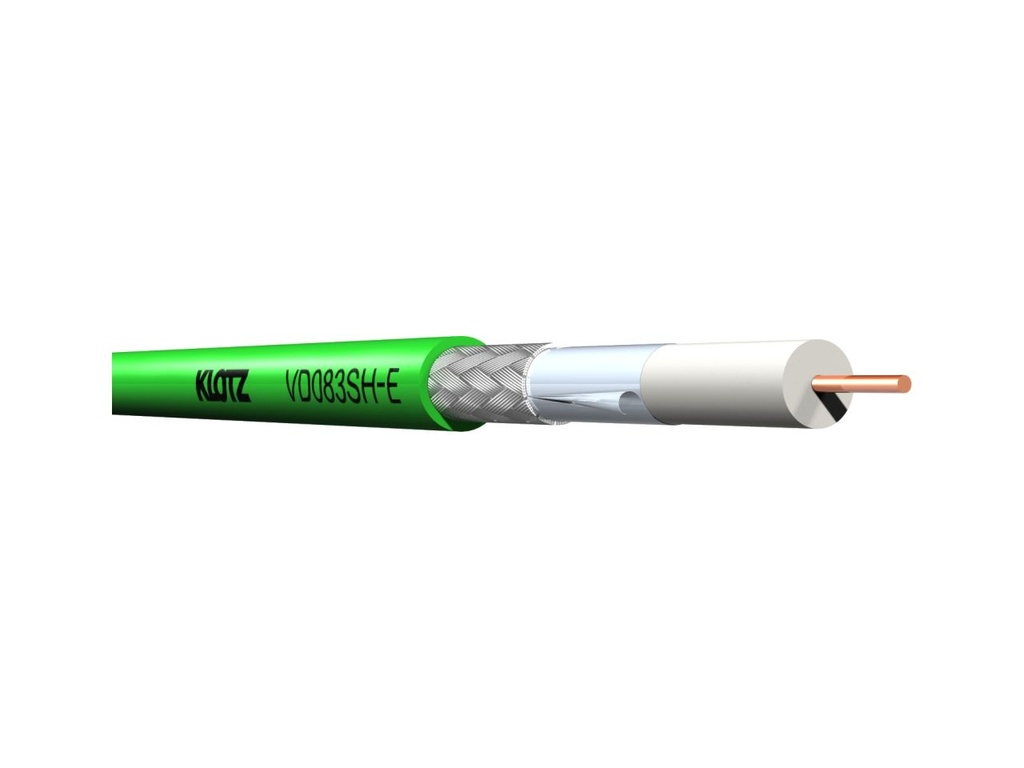

Koakskaap HDSDI 75ohm vihr FRNC 0.8/3.7AF Ø6,0 12G Eca
Klotz
Klotz VD083SH - HDSDI koaksiaalikaapeli
VD083SH on suunniteltu sekä digitaalisten että analogisten videosignaalien lähettämiseen ja sitä käytetään sekä laitteisto- että kiinteisiin asennuksiin. Sisäjohdin on paljas kuparilanka jonka halkaisija on 1.0 mm ja sitä ympäröi vaahdotettu PE-dielektrinen väliaine, joka varmistaa signaalin siirron ilman paluuhäviötä ja erittäin matalan vaimennuksen. Tyypilliset SMPTE-standardien mukaiset lähetysetäisyydet ovat 340 metriä SDI-videosignaaleille, 90 metriä 1,5 Gb / s HD-SDI-signaaleille ja 59 metriä 3 Gb / s signaaleille. Käytännössä pidemmät etäisyydet voivat kuitenkin olla mahdollisia käytetyistä laitteista riippuen. Tehokkaan suojan sähkömagneettisia häiriöitä vastaan tarjoaa kaksinkertainen suojaus, joka käsittää AL-kaksoiskomposiittikerroksen ja ultradensitiivisesti kudotun kuparisuojan, joka tarjoaa yli 95 prosentin suojauksen. Ulkovaippa on valmistettu FRNC-materiaalista, joka on paloa hidastava ja täysin halogeeniton.
* Digitalinen & analooginen video
* Tuplasuojaus - folio ja tiheä punos.
* Ei sovellu mobiili HD-SDI käyttöön
* Palamaton / syövyttämäton (FRNC)
* CPR Eca acc. to EN50575
Electrical number :
Tekniset tiedot:
Sisäjohdin Ø 0.8 mm
Eristys Eristevaahto PE Ø 3.7 mm
Suojaus AL/PET/AL kaksoissuoja folio + erittäin tiheä punos (95% peitto)
Kaapeli LSZH (low smoke zero halogen) vihreä
Kokonaishalkaisija 6.0mm
Käyttölämpötila -30 / +70celsius
Minimi taivutussäde 35mm
Impedanssi 75 Ohm
Vaimennus db/100m
1 MHz: 0.9
5 MHz: 2.1
10 MHz: 3.0
100 MHz: 8.4
200 MHz: 11.6
500 MHz: 18.7
1000 MHz: 27.1
1500 MHz: 33.8
Heijastusvaimennus:
30 - 300 MHz: > 30 dB
300 - 1500 MHz: > 22 dB
1500 - 3000 MHz: > 19 dB
BNC-Uros Puristettava 50130837
Puristuspihti HT336G4
| General | |
|---|---|
| Brand | Klotz |
| Tekniset tiedot | |
| Väri | Vihreä |
| Materiaali | FRNC |
| Impedanssi | 75 ohm |
| Kaapelin ulkohalkaisija | Ø 6 mm |
| Kaapelityyppi | HDSDI |
| CPR | Eca |
| Johtimen_tyyppi | lanka |
