Digitaaliset AES/EBU (AES3) - audiokaapelit
CPR-luokka
Dca s2, d2, a1
Mikä on AES/EBU?
AES/EBU on ammattilaistason digitaalisen äänen siirtostandardi, jonka ovat kehittäneet yhdessä Audio Engineering Society (AES) ja European Broadcasting Union (EBU). Standardi tunnetaan teknisesti nimellä AES3, ja sen tarkoituksena on siirtää digitaalisia audiosignaaleja laitteiden välillä luotettavasti ja häiriöttömästi ilman analogiseen siirtoon liittyviä kohina- ja häiriöongelmia.
AES/EBU määrittelee kahden kanavan PCM-äänen siirron yhdessä signaalissa, ja sitä käytetään laajasti ammattimaisissa äänijärjestelmissä, kuten studioissa, lähetys- ja live-ympäristöissä sekä muissa sovelluksissa, joissa vaaditaan korkealaatuista ja varmatoimista digitaalista äänenvälitystä. Liitännät perustuvat yleensä tasapainotettuun kaapelointiin ja XLR-liittimiin, ja standardi tukee useita näytetaajuuksia ja bittisyvyyksiä.
Digitaalisia audiokaapeleita, kuten AES/EBU-kaapeleita, käytetään erityisesti äänistudioissa ja musiikkituotannossa studion sisäiseen digitaaliseen äänensiirtoon esimerkiksi mikserien, äänikorttien, efektiprosessorien ja tallennusjärjestelmien välillä. Lähetystekniikassa ja radiokanavilla niitä hyödynnetään digitaalisen äänen siirtämiseen studioiden ja lähetyslaitteiden välillä ilman analogisen signaalin heikkenemistä. Live-äänentoistossa AES/EBU mahdollistaa digitaalisen signaalireitityksen mikseristä vahvistimiin ja kaiutinjärjestelmiin.
Lisäksi standardia käytetään elokuva- ja post-production-ympäristöissä digitaalisen äänen synkronointiin ja käsittelyyn sekä tietyissä teollisuus- ja ilmailusovelluksissa, joissa vaaditaan luotettavaa digitaalista äänenkäsittelyä. AES/EBU-signaali kulkee tyypillisesti 110 ohmin tasapainotetussa XLR-kaapelissa, mutta sitä voidaan siirtää myös 75 ohmin koaksiaalikaapelilla BNC-liittimien kautta tai optisilla liitännöillä sovelluksesta riippuen.
Linkki Klotzin digitaalisiin AES/EBU kaapeleihin

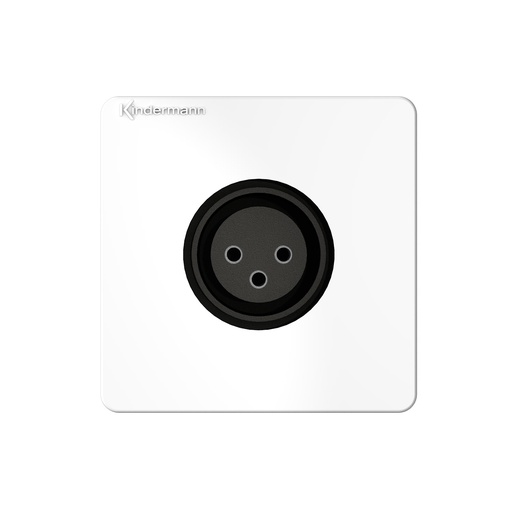

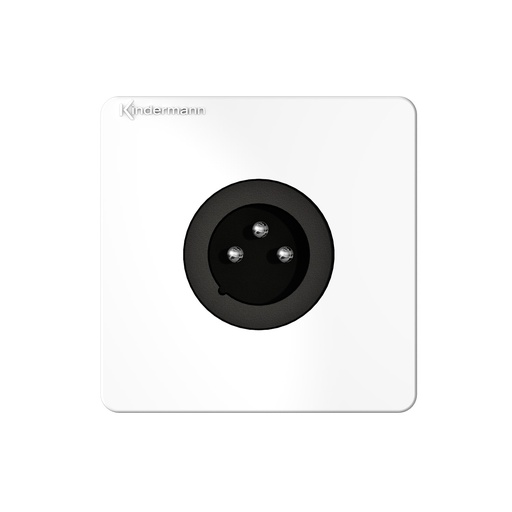

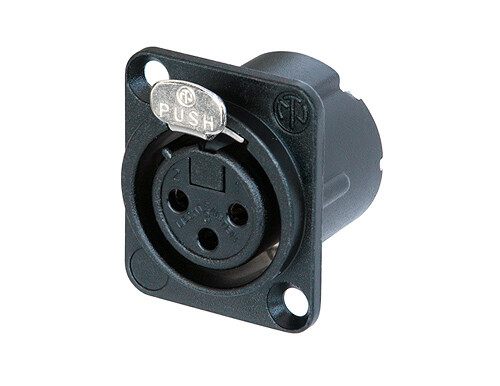

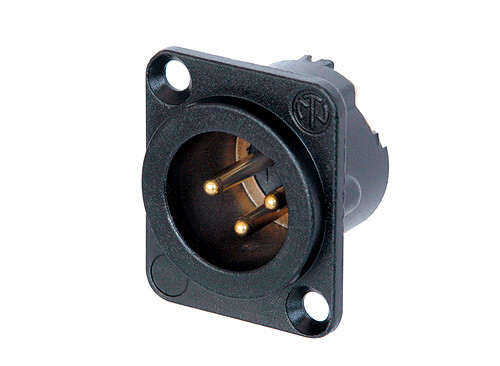

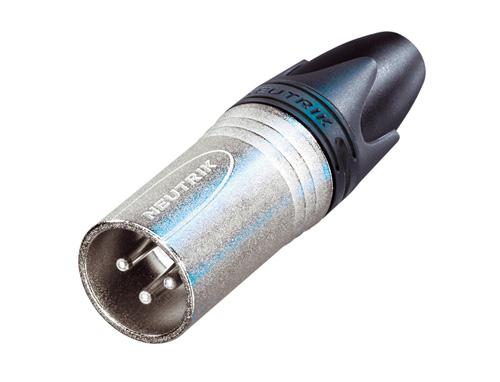

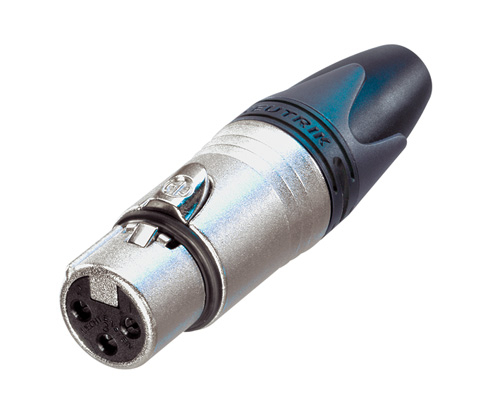

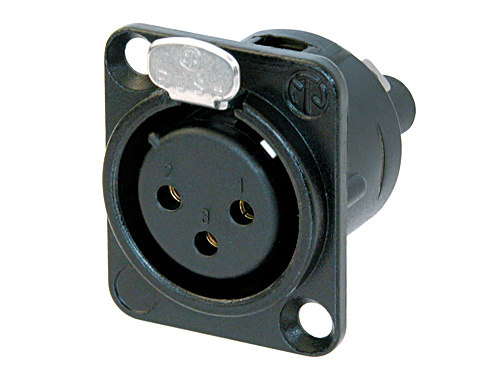

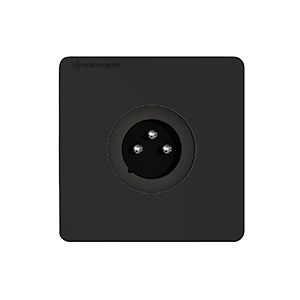

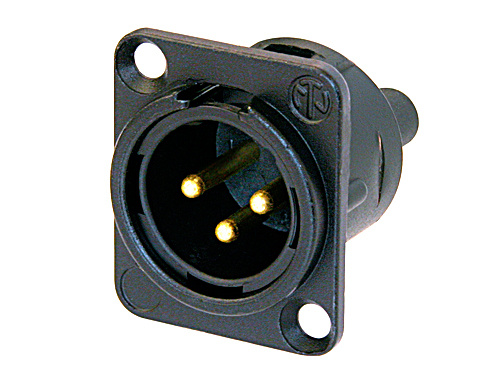

Liittimet digitaalisiin AES/EBU-kaapeleihin
Digitaaliset HD-SDI kaapelit
CPR-luokka Eca
HD-SDI (High Definition Serial Digital Interface) -kaapeleita käytetään ammattimaisessa videotuotannossa ja lähetyksissä, joissa tarvitaan korkealaatuista, viivettä vähentävää ja pitkän matkan digitaalista videonsiirtoa. Käyttökohteita ovat mm.:
1. Televisiolähetykset ja -studiossa
Kameran ja ohjauspöydän välinen yhteys. Signaalin siirto lähetysasemille ja master control -huoneisiin
2. Live-tuotannot ja tapahtumat (Klotzilla tätä varten oma ns mobile kaapelisarja)
Konserttien, urheilutapahtumien ja suorien lähetysten kuvansiirto.
3. Elokuvatuotanto ja jälkituotanto
Käytetään ammattilaiskameroissa ja videon tallennusjärjestelmissä. Väri- ja editointistudiot, joissa tarvitaan häviötöntä kuvanlaatua
4. Valvontajärjestelmät (CCTV ja turvallisuus)
Korkearesoluutioisten valvontakameroiden liittäminen valvontakeskuksiin.
Pitkän matkan siirto ilman signaalin heikkenemistä
5. Lentokone- ja sotilasteollisuus
Käytetään sotilas- ja ilmailujärjestelmissä, joissa vaaditaan vakautta ja häiriösietokykyä
Kaapelityypit ja liitännät
Kaapelityyppi: 75 ohmin koaksiaalikaapeli
Liittimet: BNC (lukittava liitäntä)
Versiot:
HD-SDI (720p/1080i)
3G-SDI (1080p)
6G-SDI (4K UHD 30 fps)
12G-SDI (4K UHD 60 fps)
24G-SDI (8K UHD)
SDI-teknologia on suosittu sen luotettavuuden, pitkän kantaman (jopa 100–300 m kaapelilaadusta riippuen) ja viiveettömän siirron ansiosta.
Linkki Klotzin HD-SDI kaapeleihin

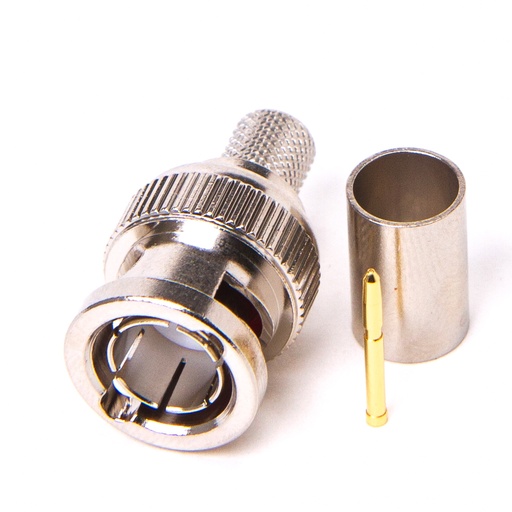

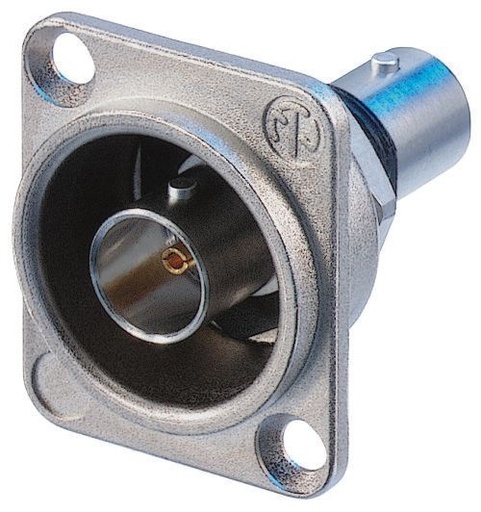

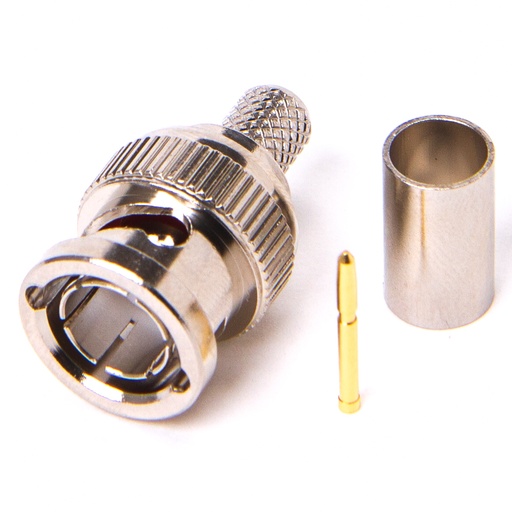

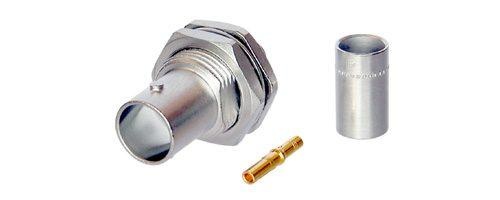

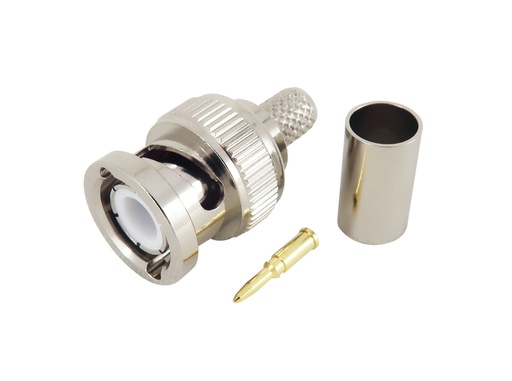

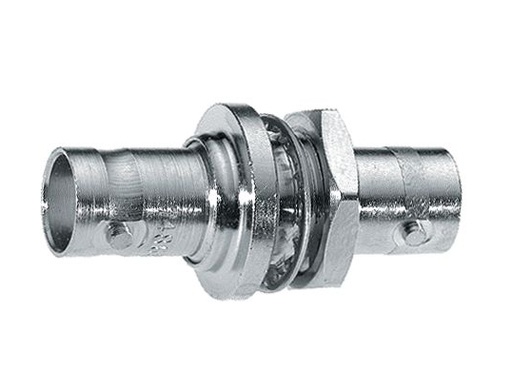

Liittimet HD-SDI-kaapeleihin
Valmiita HD-SDI välijohtoja
Linkki Klotz suomenkieliseen HD-SDI esitteeseen

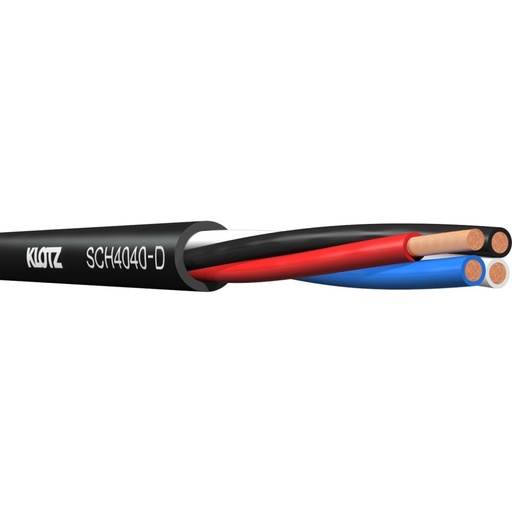

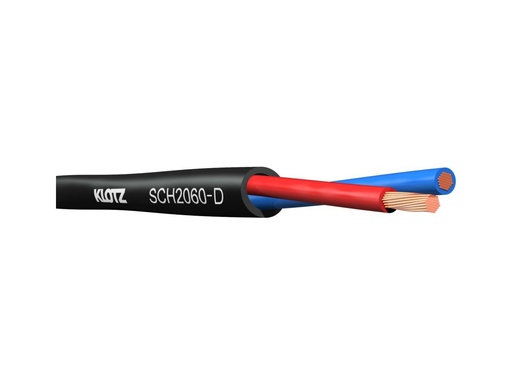

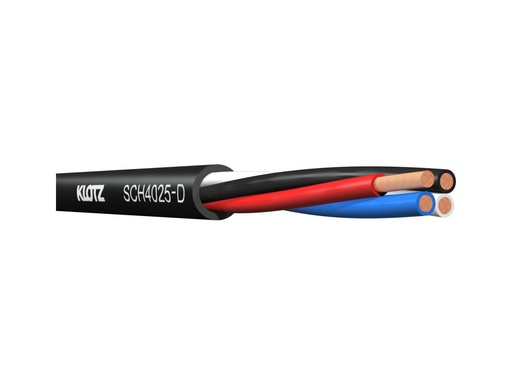

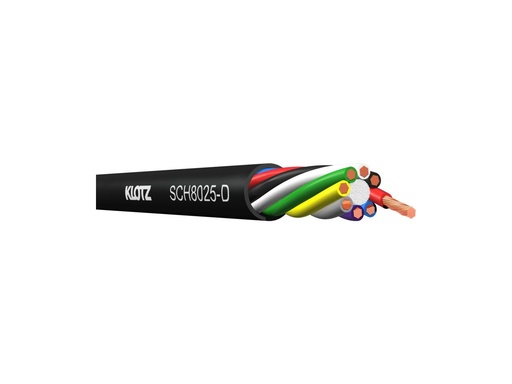

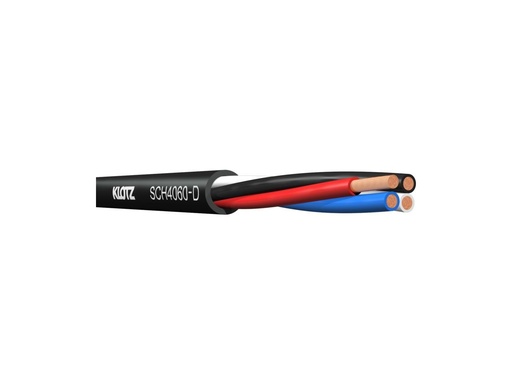

Parikierretyt kaiutinkaapelit
CPR-luokka
Dca s2, d2, a1
Samoissa projekteissä käytetään lisäksi analogisia kaiutinkaapeleita.
Määrämittaan lyhennetty!
Kaikkia metritavarakaapeleitamme on saatavana myös määrämittaan mitattuna pienellä mittauslisällä.
Näin päästään eroon turhista hukkapätkistä ja kaapeli on nopeampaa käsitellä työmaalla kun se on jo valmiiksi oikean mittainen.
Yleensä kaapeli saadaan mitatattua samana päivänä.
