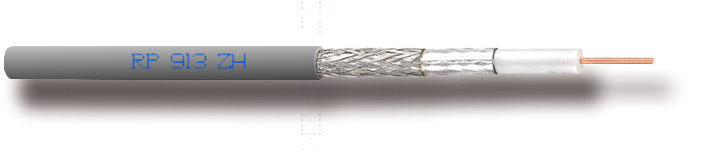

RG6 Dca Ø6,8 mm Class-A++ Cu+Al 75 ohm harmaa K250
Cavel
Kaksoissuojattu 75 Ω RG6-koaksiaalikaapeli antenni- ja kaapeliverkkojen signaalinsiirtoon.
- Rakenne: Ø 6,6 mm · LSZH · harmaa
- Paloluokka: Dca-s2,d2,a1
- Toimitustapa: myyntiyksikkö metri; 250 m kela
Sähkönumero :
Cavel RP913ZHK250 – tekniset tiedot ja käyttökohteet
Kaksoissuojattu 75 Ω RG6-koaksiaalikaapeli antenni- ja kaapeliverkkojen signaalinsiirtoon.
Rakenne ja sähköiset ominaisuudet
- Sisäjohtimen halkaisija: 1,13 mm
- Foliokerroksen halkaisija: 4,90 mm; halkaisija punoksen päältä: 5,30 mm
- Ulkohalkaisija, noin: 6,6 mm
- Nimellisimpedanssi: 75 Ω
- Suojakerroksia: 2
- Sisäjohdin: yksilankainen paljas kupari
- Eriste: PE-vaahto
- Suojaus: alumiini/polyesterifolio ja tinattu kuparipunos
- Vaippa: LSZH; väri: harmaa (RAL 7001)
Asennus ja käyttöolosuhteet
- Käyttölämpötila, kiinteä asennus: -25 - 80 °C
- Lämpötila asennettaessa ja käsiteltäessä: -5 - 80 °C
- Pienin taivutussäde, kiinteä asennus: 35 mm
- Pienin taivutussäde, liikkuva asennus: 70 mm
- Pienin taivutussäde, pakko-ohjattu liike: 70 mm
- Maakaapeliksi soveltuva: ei
Paloluokitus ja toimitustiedot
- Paloluokka (EN 13501-6): Dca-s2,d2,a1
- Toimitustapa: myyntiyksikkö metri; 250 m kela
- Paino: 0,046 kg/m
- Alkuperämaa: Italia
- Sähkönumero: 0212811
Tuotetiedot ja dokumentit
Vaimennus ja lisätiedot
Vaimennus +20 °C:ssa (dB / 100 m): 5 MHz: 1,40; 10 MHz: 1,90; 30 MHz: 3,00; 50 MHz: 4,00; 200 MHz: 8,10; 300 MHz: 9,90; 470 MHz: 12,60; 862 MHz: 17,30; 1000 MHz: 18,70; 1750 MHz: 25,70; 2150 MHz: 28,80; 2400 MHz: 30,60; 3000 MHz: 34,10.
- Kapasitanssi: 52 ± 2 pF/m; nopeuskerroin: 85 %
- Sisäjohtimen resistanssi: 18 Ω/km; ulkojohtimen resistanssi: 10,70 Ω/km; silmukkaresistanssi: 28,70 Ω/km
- Suurin vetovoima: 150 N; punoksen peitto: 72 %
| Yleiset tiedot | |
|---|---|
| Tuotemerkki | Cavel |
| Tekniset tiedot | |
| Väri | Harmaa |
| Materiaali | PVC |
| Impedanssi | 75 ohm |
| Kaapelin ulkohalkaisija | Ø 6.6 mm |
| Kaapelityyppi | RG6 |
| CPR / hyväksyntä | Dca |
| Johtimen tyyppi | lanka |
