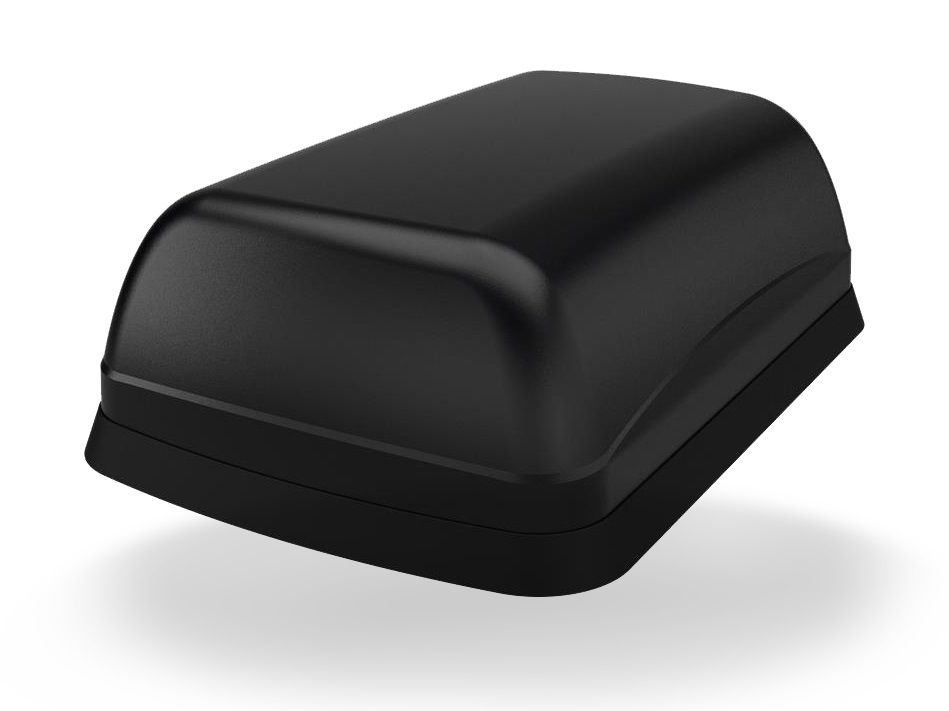

Panorama Clam® L[X]A[X]M4-7-42 ja L[X]A[X]MM4-7-42 ovat matalaprofiilisia 4x4 MiMo -antenneja IoT- ja M2M-laitteisiin. Kotelossa on neljä 4G LTE / 5G NR -elementtiä taajuuksille 698–960 ja 1427–4200 MHz sekä versiosta riippuen WiFi 6e- ja GPS/GNSS-elementit.
Kiinnitysvaihtoehdot
- Mutterikiinnitys (L[X]A[X]M4-7-42): kiinteä asennus läpivientinä paneeliin, IP69K ja IK10, mitat 175 × 118 × 56,9 mm. WiFi: ei / 2x2 / 4x4, GPS/GNSS: ei / L1 / L1+L5.
- Magneetti-/tarrakiinnitys (L[X]A[X]MM4-7-42): asennus ilman porausta neljällä kiekkomagneetilla tai mukana toimitettavalla 3M VHB -tarralla, IP65 ja IK10, mitat 169,6 × 112,7 × 68,7 mm. WiFi: ei / 2x2, GPS/GNSS: ei / L1.
Tekniset tiedot
- 4G/5G: 4 × 698–960 / 1427–4200 MHz, VSWR < 2,5:1, ympärisäteilevä
- WiFi 6e (valinnainen): 2,4 / 5,15–7,125 GHz, RP-SMA-uros
- GPS/GNSS (valinnainen): L1 1559–1612 MHz, LNA 26 dB tai L1+L5 1164–1189 / 1559–1612 MHz, LNA 30 dB, 3–5 V
- Impedanssi 50 Ω, suurin syöttöteho 5 W
- Käyttölämpötila −40…+85 °C, UV-kestävä ja palonsuojattu kotelo
- Kaapelit 2 m, UN ECE R118 -hyväksytyt, 4G/5G- ja GNSS-liittimet SMA-uros
Asennus
Antenni voidaan asentaa sekä johtavalle että johtamattomalle pinnalle ilman merkittävää suorituskyvyn heikkenemistä. Magneettikiinnitys vaatii teräksisen asennuspinnan, muille pinnoille käytetään 3M VHB -tarraa. Mutterikiinnitteiseen versioon on saatavana erikseen seinä- ja mastokiinnike SAB-336.
